Разработчикам светотехнического и звукового проектов для крупного развлекательного центра приходится решать множество непростых задач, которые ставит заказчик. Любой такой центр включает, как правило, около десяти разнообразных зон отдыха, каждая из которых требует индивидуального подхода. Проект оснащения развлекательного комплекса «Джигсо» (Москва), реализованный специалистами компании Iberi, пример удачного сочетания профессионализма и правильного понимания поставленной задачи.

Развлекательный центр «Джигсо», открывшийся в декабре 2006 года, расположен в районе Смоленской площади. Этот семиэтажный комплекс предлагает отдых на любой вкус: для взрослых есть несколько ресторанов и кафе с разнообразной кухней, два боулинга, большой спорт-бар с танцполом, караоке-зал, бильярдная. Не забыты и маленькие посетители: им отдан целый этаж с дискотекой, кафе и массой игровых автоматов. Разработка светотехнического и звукового проектов началась на этапе строительства здания, а доверительные отношения с заказчиком позволили специалистам Iberi предложить множество прогрессивных решений, которые были успешно реализованы за сравнительно короткий срок — чуть более полугода.

Главная особенность светотехнического проекта — это, прежде всего, широкое применение светодиодов для декоративного и частично для общего освещения. Светодиодные RGB-светильники установлены вдоль плинтусов для декоративной подсветки пола в «Космик-боулинге» на втором этаже, они используются в зонах входа и перед гардеробом, подсвечивают колонны в общих зонах и т.д.  Светодиодные приборы белого света освещают лестничные пролеты. В результате

общее энергопотребление в «Джигсо» значительно ниже, чем в развлекательных комплексах аналогичных размеров, где используются в основном галогенные и люминесцентные лампы.

Система звуковой трансляции базируется на 8-канальном музыкальном сервере емкостью 800 Гб и аналоговой аудиоматрице с цифровым управлением. О двух самых интересных зонах «Джигсо» — более подробно.

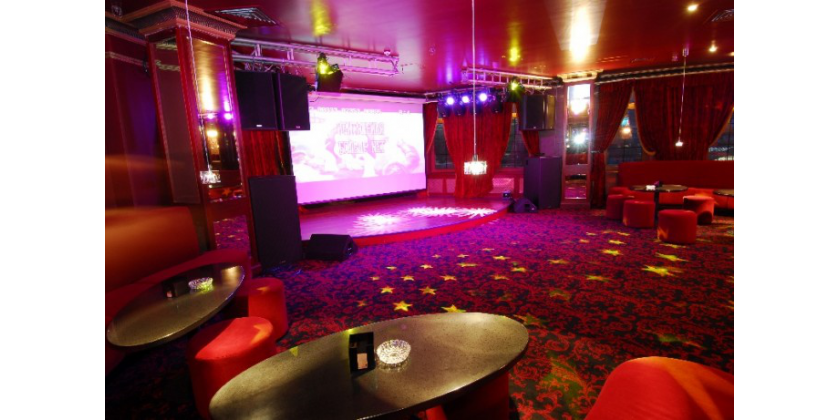

Караоке-зал Заказчик выделил караоке-зал в отдельное помещение, оформленное в стиле знаменитых парижских кабаре: полукруглый зал с небольшой сценой, поднимающиеся вверх ряды удобных мягких кресел с низкими столиками, темно-красный бархат, сверкающая хрустальная люстра, приглушенное общее освещение — здесь царит атмосфера уютной роскоши.

Несмотря на то, что этот зал может вместить до ста человек, пространство ощущается камерным, интимным. Здесь можно не только петь караоке, но и проводить живые выступления артистов, корпоративные мероприятия, различные презентации и т.д.  Сцену с расположенным на ней большим экраном 3 х 4 м прекрасно видно из любого места зала, а для гостей удаленного второго яруса по периметру дополнительно установлены 3 LCD-монитора, дублирующих изображение. Для желающих петь со сцены также предусмотрены 2-LCD монитора по краям.

Основная проблема, с которой сталкиваются проектировщики звука в залах караоке, состоит в том, как правильно подобрать и расположить акустические системы, чтобы избежать нежелательного проявления паразитной обратной связи микрофон-динамик. Теоретически рассчитать это явление довольно сложно, а исправить потом — слишком дорого. А ведь рентабельность караоке напрямую зависит от комфорта клиентов во время исполнения песни.

Акустические системы расположены классическим порталом по краям сцены: два 15-дюймовых сателлита с каждой стороны подвешены на фермовой конструкции, а низкочастотные саббуферы (два 2 x 18") (УТОЧНИТЬ, НУЖНЫ ЛИ ДВЕ ДВОЙКИ) находятся под ними на полу. Четыре дополнительных сателлита дозвучки проходят по радиусу второго яруса и расположены на потолке горизонтально. Акустика от известного немецкого производителя GAE дополнена хорошо зарекомендовавшими себя усилителями Kind. Звуковой сигнал распределяется цифровым процессором Xilica в конфигурации 4 х 8, обеспечивающим всю необходимую эквализацию, динамическую обработку и задержку сигнала.

Рабочим инструментом звукорежиссера служит пульт Allen&Heath GL2200-416 с дополнительными приборами обработки Lexicon и t.c.Electronic. Световое решение сцены построено на базе итальянских приборов Genius: 8 мощных сканеров и 16 компактных светодиодных колорченджеров управляются при помощи программного обеспечения Sunlite. В световом оформлении интерьера также применены светодиодные светильники: центральную часть зала украшает большая люстра с хрустальными подвесками, по периметру которой расположены линейки светодиодов от LDI, создающие переливающийся цветной ореол на потолке. В дополнение к светодиодным приборам над каждым столиком закреплен изящный точечный светильник Sirius с галогенной лампой.

Спорт-бар и танцпол Cпорт-бар с танцполом и двумя VIP-кабинетами занимает весь третий этаж комплекса. В спорт-баре установлено 10 спутниковых тюнеров, которые принимаю огромное количество каналов. Зал разбит на пять зон, в каждой из которых зрители сами выбирают телевизионную трансляцию, а для любителей уединиться есть два отдельных VIP-кабинета, где можно посмотреть не только спортивный канал, но и фильм на DVD, принесенный с собой.

Два десятка LCD-панелей расположены по периметру зала и образуют четыре зоны просмотра, пятая (центральная) его часть — это танцпол с большим экраном 2 х 3 м, на который работает мощный DLP-проектор. В каждом VIP-кабинете установлен домашний кинотеатр с экраном 1,5 х 2 м. Вся аудио-видео маршрутизация сигнала осуществляется посредством двух матриц Kramer (основной 8 х 8 и дополнительной 6 х 1) с возможностью независимой коммутации видеоизображения и звукового ряда. Видеосигнал распределяется в формате S-video, что позволило существенно снизить затраты на коммутаторы без видимых потерь качества изображения, поскольку максимальная длина отдельных линий не превышала 30 м. Несмотря на кажущуюся сложность видеотехники для неподготовленного пользователя, управлять ей довольно просто — процесс обучения персонала занял всего несколько минут.

В центральной части зала находится танцпол площадью примерно 25 кв. м с большим экраном, за которым располагается подиум диджея. Звуковое и светотехническое оборудование расположено здесь по классическому принципу, в основе которого — квадратная фермовая конструкция, подвешенная по потолочному периметру танцпола. Четыре 12-дюймовых сателлита GAE по углам локализуют звук в центр, а два низкочастотных саббуфера (2 х 15"), спрятанные под подиумом диджея, создают необходимое звуковое давление. Усиление и обработку звука обеспечивают приборы от компаний Kind и Xilica соответственно.

Высота потолков наложила определенные ограничения на использование световых приборов, поэтому было решено отказаться от вращающихся голов в пользу сканеров и роллеров. Серия сканеров Genius NextScan с лампой мощностью 150 Вт отлично вписалась в центральные пролеты фермы, а мощные роллеры SuperQuarkRoller с 250-ваттной лампой удачно расположились по периметру. Шесть ультрафиолетовых светильников длиной 120 см RIBALTA 40 от GENIUS создают дополнительные эффекты. Все управление (также при помощи программного обеспечения Sunlite) осуществляется с диджейского подиума. Оборудование для диджея представлено фирмой Pioneer.

Оборудование
Космик Боулинг, 2 уровень
Декоративное освещение

Мощный многолучевой зеркальный барабан для спецэффектов S/Q/  ROLLER MSD250 от GENIUS — 4 шт.
Прибор для создания динамического эффекта калейдоскопа ABSTRACT DMX от GENIUS — 2 шт.
Ультрафиолетовое освещение

Светильник для ультрафиолетовой лампы длиной 120 см RIBALTA 40 от GENIUS — 24 шт.
Подсветка барной стойки (линейная закарнизная подсветка)

Линейный светодиодный светильник длиной 18 см на RGB-стойке Ledstrip1800 mm RGB от LDI — 1 шт.
Освещение барной стойки

Подвесной светильник с галогенной лампой и встроенным трансформатором Cris String + cube alu от SIRRIS — 3 шт.
Декоративная подсветка пола (светильники установлены вдоль плинтуса)

Светодиодный RGB-светильник мощностью 4 Вт Mini 4W RGB от LDI — 19 шт.
Функциональное освещение столиков (тепло белый свет) + декоративный эффект (цветосмешение)

Светодиодный даунлайт Bi-Tube glow от LDI — 6 шт.

Управление

Контроллер для управления светодиодными RGB-светильниками Mini Program Unit 6 programs от LDI — 1 шт.

Лестница, 2 и 1 уровни

Светодиодный накладной светильник UP&DOWN white от GENIUS — 9 шт.
Боулинг, 1 уровень
Общее освещение зала

Потолочный светодиодный светильник холодно-белого свечения (8 Вт, 9000K) Pluto move 8W white от LDI — 40 шт.
Декоративная подсветка колонн

Светодиодный RGB-светильник (3 x 1 Вт) Flex Strip RGB от GENIUS — 6 шт. на каждую колонну

Декоративная подсветка пола (светильники установлены вдоль плинтуса)

Светодиодный встраиваемый RGB-светильник (4 Вт) Mini 4W RGB от LDI — 22 шт.
Управление

Контроллер для управления светодиодными RGB-светильниками Mini Program Unit 6 programs от LDI — 1 шт.

Входная зона, 1 уровень

Светодиодный потолочный RGB-светильник (8 Вт) Pluto move 8W RGB от LDI — 14 шт.
Светодиодный потолочный светильник (2 Вт, 9000K) Pluto move 2W white от LDI — 13 шт.
Входная зона, 2 уровень

Светодиодный потолочный RGB-светильник (8 Вт) Pluto move 8W RGB от LDI — 11 шт.
Светодиодный потолочный светильник (2 Вт, 9000K)
Pluto move 2W white от LDI — 10 шт.

Зона прихожей, 1 уровень (перед гардеробом)

Общее освещение входной зоны

Светодиодный потолочный светильник (2 Вт, 9000K) Pluto move 2W white от LDI — 40 шт.
Декоративная карнизная подсветка потолка

Светодиодный RGB-светильник (3 x 1 Вт) Flex Strip RGB от GENIUS
Декоративная подсветка колонн (по 4–6 светильников на колонну)

Светодиодный RGB-светильник (3 x 1 Вт) Flex Strip RGB от GENIUS
Холл, 1 этаж

Общее освещение холла (потолочный светильник холодно-белого свечения)

Светодиодный потолочный модульный светильник под галогенную лампу MR16 (3 х 3 Вт) холодно-белого свечения SWINGER white от GENIUS — 55 шт.
Декоративное освещение

Светодиодный потолочный RGB-светильник (8 Вт) Pluto move RGB от LDI — 32 шт.
Эффект «бегущих стрелок»

Линейный светодиодный RGB-светильник длиной 300 мм Ledstrip 300mm RGB smd от LDI — 48 шт.
Атриум (поуровневое линейное освещение бортиков-перилл)

Линейный светодиодный RGB-светильник длиной 30 см Ledstrip 3000 mm RGB от LDI — 24 шт.
Линейный светодиодный RGB-светильник длиной 21 см Ledstrip 2100 mm RGB от LDI — 8 шт.
Общие зоны (подсветка колонн)

Декоративная подсветка колонн (по 4 — 6 светильников на колонну)

Светодиодный RGB-светильник (3 x 1 Вт) Flex Strip RGB от GENIUS
Караоке-бар-ресторан, 2 уровень
Освещение сцены

Средний сканер NEXT SCAN 250 PLUS от GENIUS — 8 шт.
Cветодиодный колорченджер заливного типа SPOT 36 RGB 30 deg от GENIUS — 24 шт.
Управление

Пакет программного обеспечения для управления светом SUNLITE — 1 шт.
Текст Ирины Рубановой
